ECC UT350-GPS prosty w montażu prędkościomierz i hektaromierz GPS

NAJWAŻNIEJSZE ZALETY ECC UT350-GPS

• Wbudowany profesjonalny odbiornik GPS
• Brak konieczności montażu dodatkowych czujników na kole
• Brak konieczności kalibracji po zamontowaniu
• Precyzyjne wskazania od razu po włączeniu zasilania
• Wejście czujnika TUZ podniesienia maszyny
• Funkcja redukcji aktywnej szerokości roboczej w czterech (co 25%) lub pięciu krokach (co 20%) NOWOŚĆ

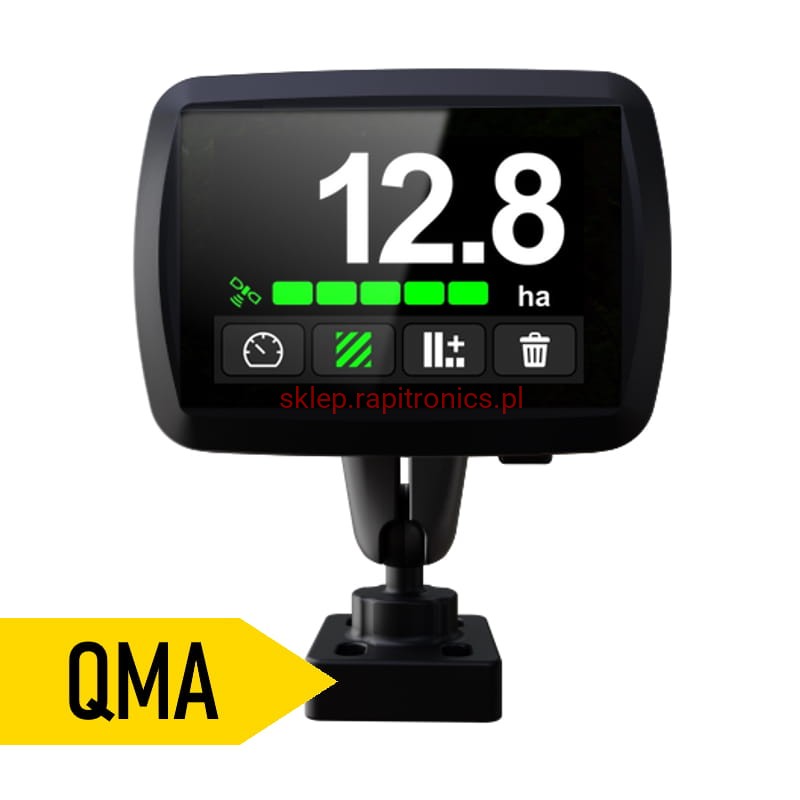

• Funkcja QMA (Quick Menu Access) do wygodnej obsługi MENU nawet w rękawicach NOWOŚĆ

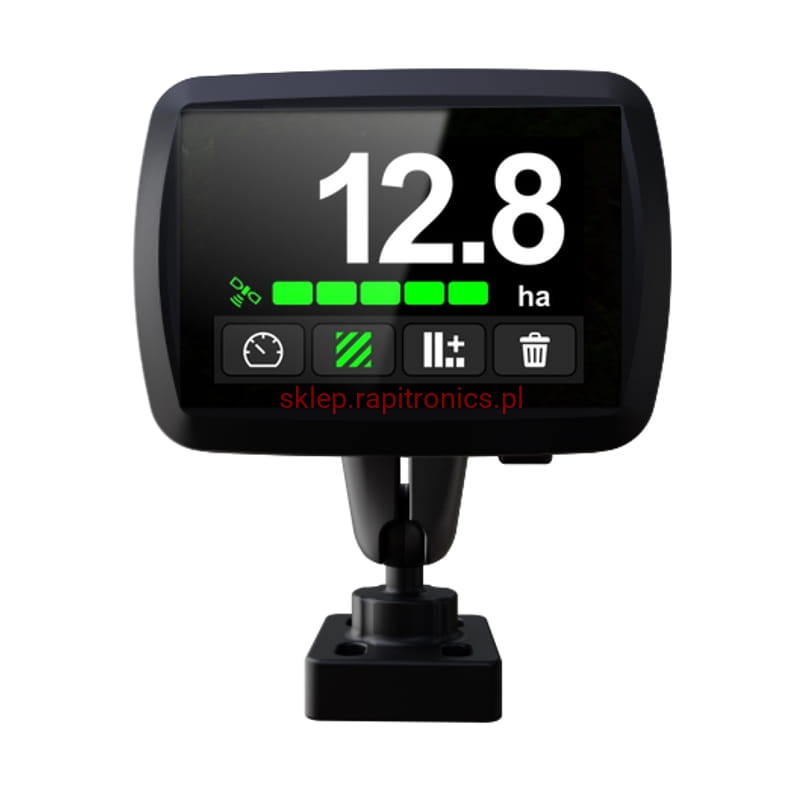

• Kolorowy, dotykowy wyświetlacz 3.5" czytelny w pełnym słońcu
• Matryca IPS gwarantuje świetną widoczność obrazu we wszystkich płaszczyznach
• Wydajny procesor dwurdzeniowy gwarantuje wysoką dokładność i niezawodność obliczeń

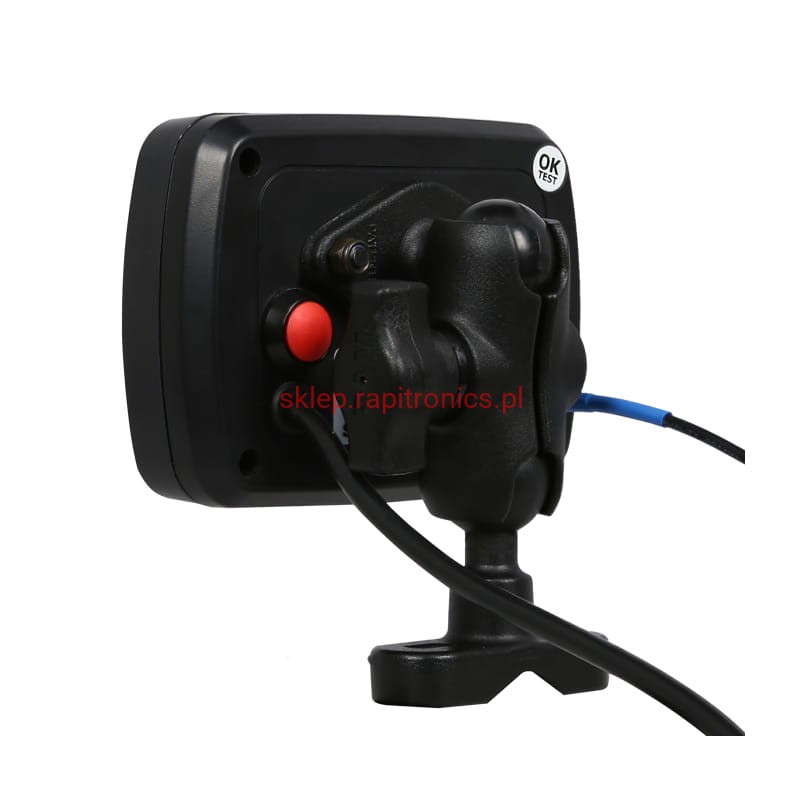

• Dedykowany przycisk usypiania terminala z tyłu obudowy
• Wbudowany głośny buzzer sygnalizacyjny
• Dostępne języki: polski, angielski, niemiecki, francuski, hiszpański NOWOŚĆ
• Oryginalne mocowanie RAM^® Mounts o długości 2.38" gwarantujące niezawodność i stabilność
• Przystosowany do szybkiego przekładania pomiędzy kilkoma maszynami
• Solidna i przemyślana konstrukcja
• Szybki i łatwy montaż

• Produkt polski

OPIS I ZASTOSOWANIE

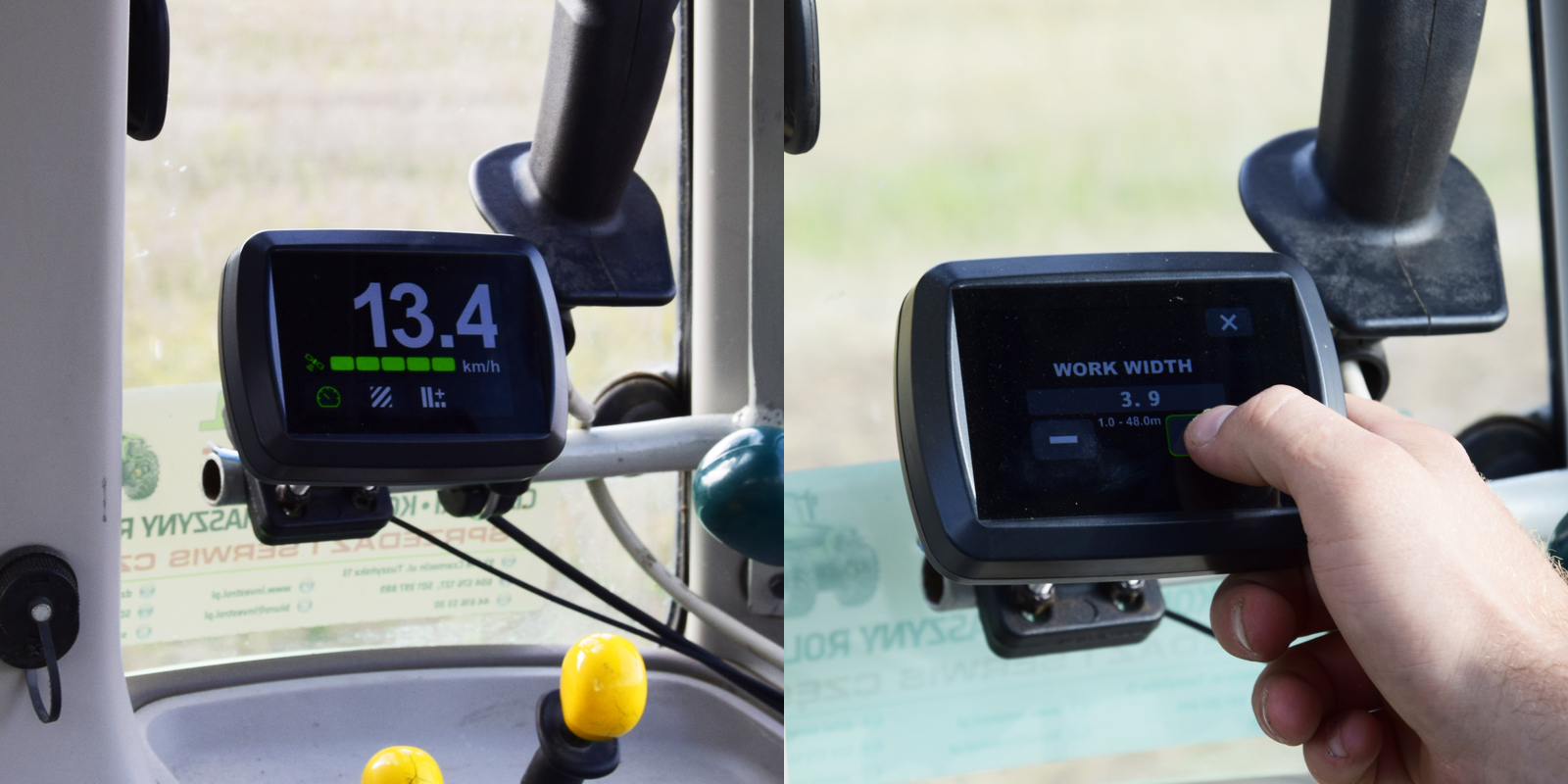

Precyzyjny prędkościomierz i hektaromierz GPS w jednym urządzeniu przeznaczony do montażu w maszynach rolniczych, budowlanych, komunalnych lub przemysłowych. Dzięki zastosowaniu sygnału z satelit GPS nie ma potrzeby montować dodatkowych czujników na koło. Wszystko co musisz zrobić to podłączyć zasilanie i przykręcić złącze anteny. Antena ma wbudowany magnes do szybkiego montażu na dachu pojazdu. Dodatkowy czujnik podniesienia TUZ automatycznie zatrzymuje licznik obrobionego areału gdy maszyna jest w górze. Dodatkowo istnieje możliwość zaprogramowania minimalnej i maksymalnej prędkości jazdy po przekroczeniu której uruchomi się alarm dźwiękowy. Jest to bardzo pomocna funkcja przy pracy np. z opryskiwaczem lub rozsiewaczem w sytuacji gdy nie jest wyposażony w system automatycznej kontroli dawki ponieważ chcąc jechać ze stałą prędkością wystarczy zaprogramować żądany przedział prawidłowej prędkości i możemy zająć się innymi rzeczami niż spoglądanie na wyświetlacz. Sygnał dźwiękowy zasygnalizuje nam przekroczenie zaprogramowanych progów. Do dyspozycji mamy również licznik hektarów kasowalny (dzienny) oraz stały (niekasowalny) zapisujący łącznie obrobioną powierzchnię od pierwszego uruchomienia. Dzięki wbudowanemu odbiornikowi GPS o bardzo dużej czułości odbierany sygnał jest stabilny a wskazanie prędkości precyzyjne. Nawet w przestrzeni miejskiej nie ma ryzyka utraty zasięgu. Po zamontowaniu urządzenia nie ma również potrzeby wykonywania kalibracji ponieważ odbierany sygnał jest od razu wyskalowany w km/h. Rozmiar opon w maszynie nie ma żadnego wpływu na wyświetlaną prędkość.

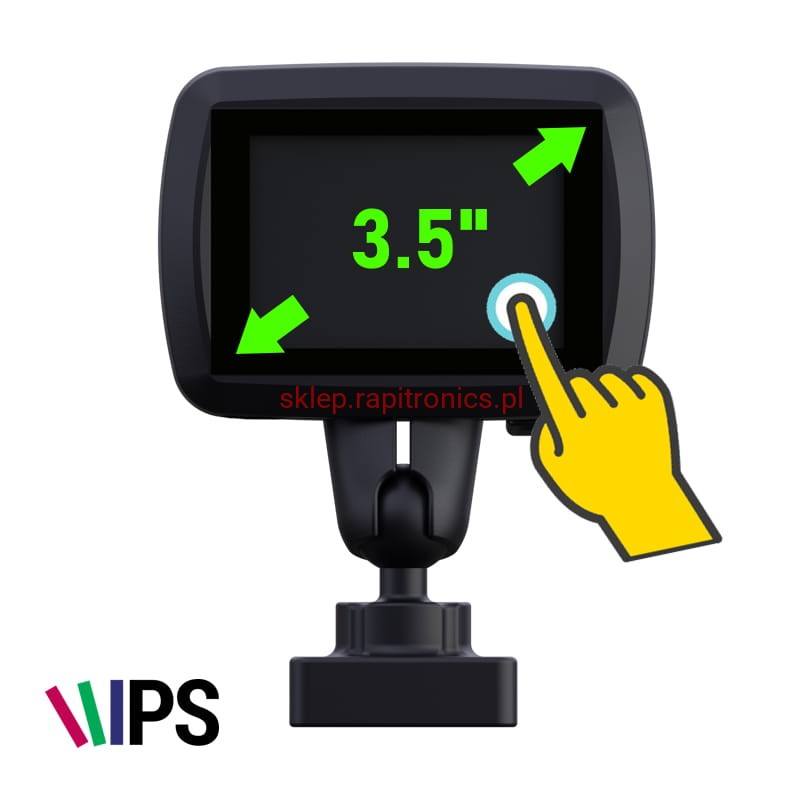

W urządzeniu zastosowano dotykowy wyświetlacz IPS o przekątnej 3.5" i podwyższonej jasności, dzięki czemu aktualna prędkość będzie widoczna nawet w silnym słońcu. Obraz jest tak samo dobrze widoczny niezależnie od kąta pochylenia ekranu (blisko 180 stopni we wszystkich płaszczyznach). Hektaromierz cechuje zwarta i kompaktowa obudowa dzięki czemu zajmuje niewiele miejsca w kabinie i możesz go zamontować w dowolnym miejscu w zależności od preferencji. Montaż urządzenia jest szybki i prosty ponieważ nie wymaga instalowania dodatkowych czujników na kole, jak to jest w przypadku tańszych urządzeń tego typu. Przykręcasz przewód anteny, wystawiasz antenę na dach maszyny i możesz pracować! Proste prawda?

Terminal ECC UT350 został wyposażony w szybki dwurdzeniowy procesor o taktowaniu 200MHz co gwarantuje wysoką precyzję obliczeń i niezawodność pracy całego urządzenia. Najważniejsze dane zapamiętywane są w nieulotnej pamięci o długiej żywotności co zwiększa bezpieczeństwo ich przechowywania.

Stabilność pomiaru prędkości oraz czytelność wskazań nawet z dalszej odległości została pokazana na filmie jednego z użytkowników ECC UT350-GPS.

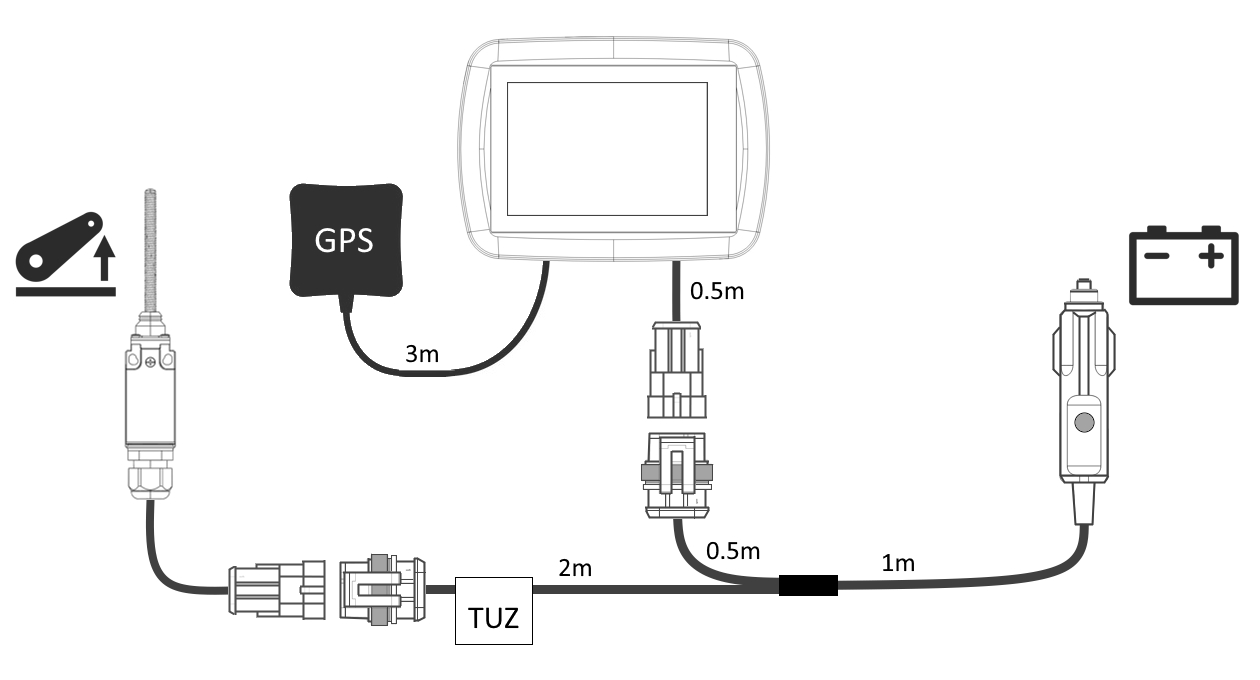

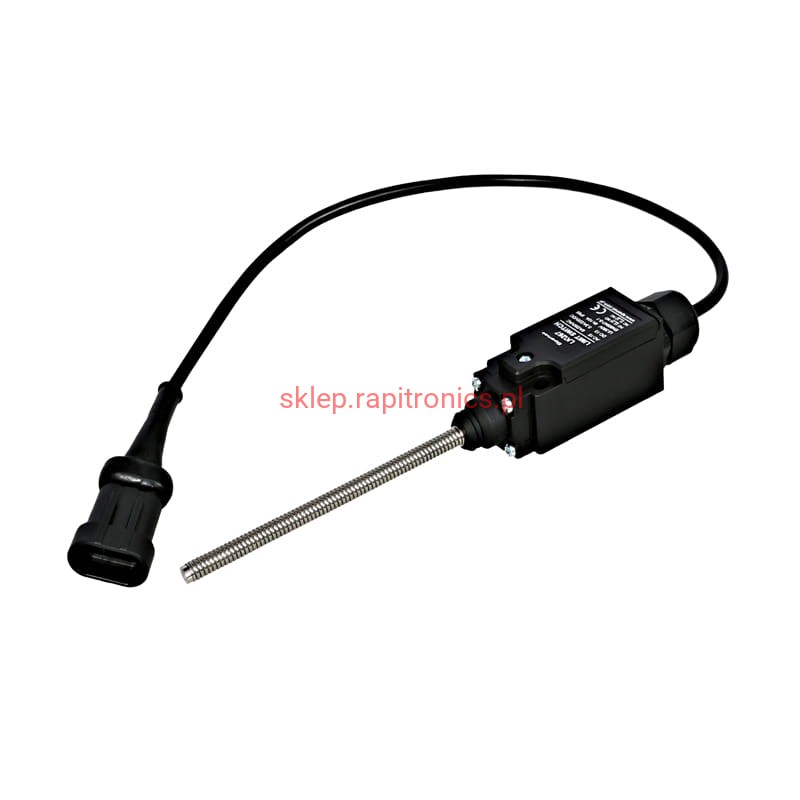

Dodatkowy czujnik TUZ uniesienia maszyny pozwala na automatyczne zatrzymywanie licznika hektarów np. na uwrociach. Z poziomu MENU operator może dowolnie skonfigurować działanie czujnika (domyślnie czujnik jest aktywowany w górnym położeniu ramion podnośnika). Schemat elektryczny podłączenia elementów z zestawu wraz z orientacyjnymi długościami przewodów został umieszczony poniżej. W przypadku konieczności zastosowania dłuższych przewodów prosimy o kontakt poprzez formularz sklepu.

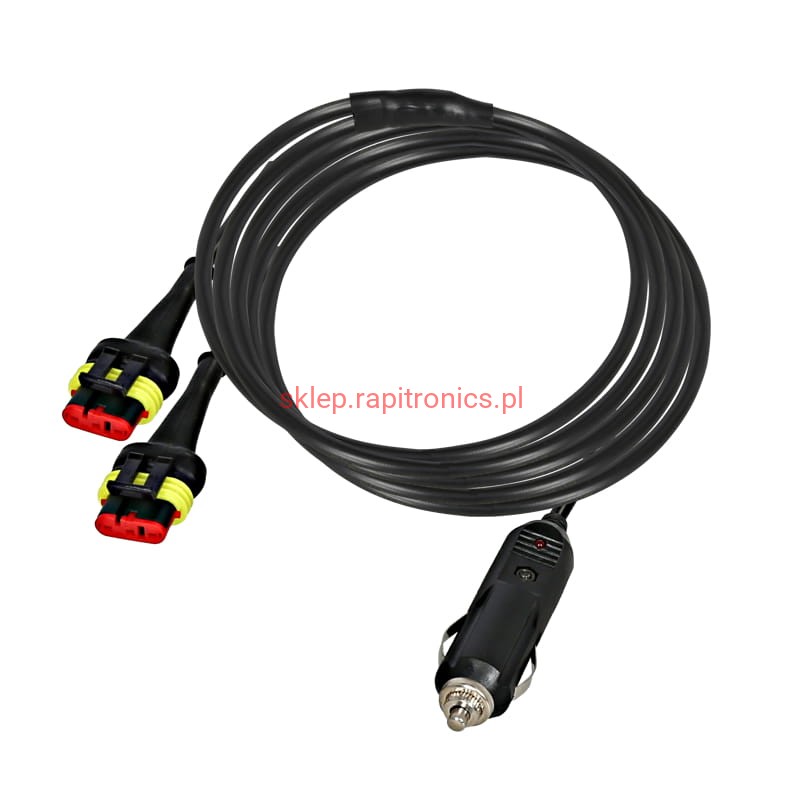

Wiązka elektryczna dołączona do zestawu zawiera wszystko co potrzebne do zainstalowania i uruchomienia urządzenia:

-wtyczka zasilania z zapalniczki

-złącze podłączenia czujnika TUZ

-złącze podłączenia terminala ECC UT350

Prezentacja terminala ECC UT350-GPS podczas pracy została pokazana na nagraniu poniżej.

Najczęstsze zastosowania dla hektaromierza ECC UT350-GPS:

• kombajny zbożowe
• ciągniki rolnicze
• rozsiewacze nawozów
• opryskiwacze
• siewniki zbożowe
• wózki widłowe

NAJWAŻNIEJSZE PARAMETRY TECHNICZNE

• zasilanie: 11-15V DC
• pasmo GPS: L1(1575.42MHz)
• rodzaj procesora: dwurdzeniowy
• częstotliwość taktowania procesora: 200MHz
• dokładność pomiaru prędkości: 0.1km/h
• pomiar obrobionej powierzchni: tak
• dokładność pomiaru powierzchni: 1ar
• wbudowany licznik hektarów stały i dzienny (kasowalny)
• wyświetlacz dotykowy 3.5" o podwyższonej jasności
• matryca IPS gwarantuje szerokie kąty widzenia
• wbudowany buzzer: tak
• przycisk włączania zasilania: tak
• menu wielojęzyczne: tak
• liczba dostępnych języków: 5 (w tym polski)
• kolor obudowy: czarny
• materiał wykonania obudowy: ABS
• materiał wykonania przegubu: odlew aluminium firmy RAM^® Mounts
• długość ramienia/przegubu 2.38"
• średnica kul obrotowych 1"
• rodzaj zasilania: wtyczka zapalniczki

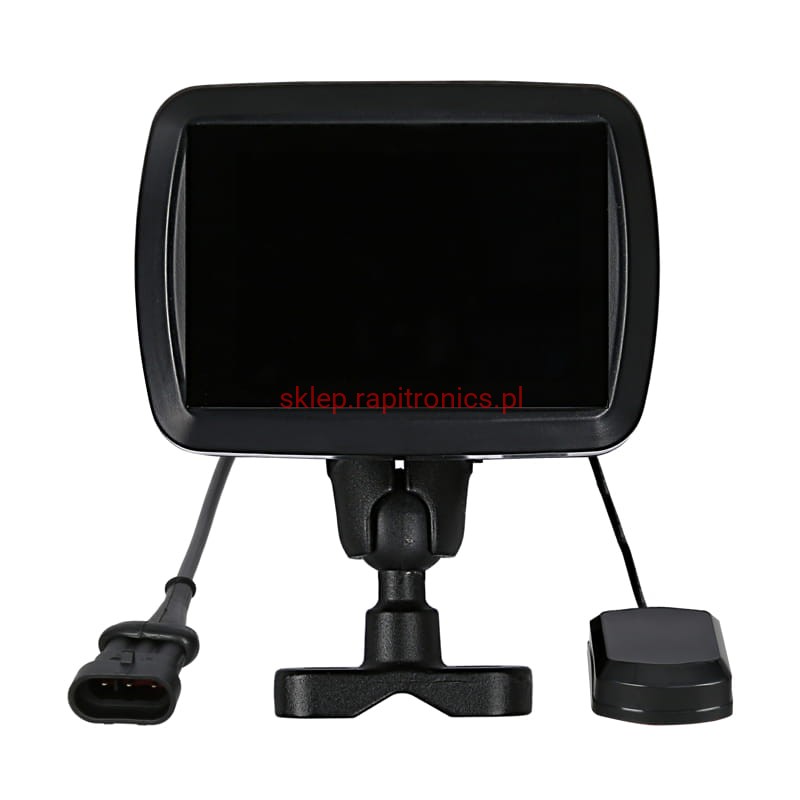

ZAWARTOŚĆ ZESTAWU

• terminal ECC UT350 z kulą mocującą 1"

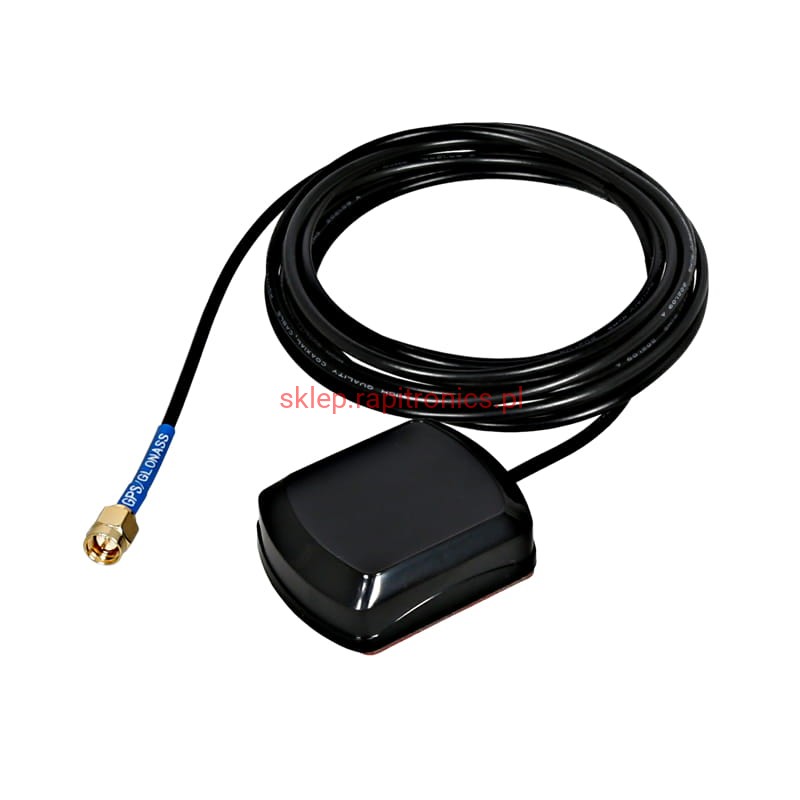

• antena magnetyczna GPS (z możliwością przyklejenia do plastikowego dachu) z przewodem 3m
• ramię mocujące RAM^® Mounts o długości 2.38"
• podstawa mocująca z kulą 1" na jedną obejmę
• cybant M8
• czujnik podniesienia TUZ na sprężynie
• kompletna wiązka elektryczna (złącze do podłączenia zasilania, czujnika TUZ i terminala ECC UT350)
• instrukcja obsługi w języku polskim

Nie znam się na elektryce. Czy poradzę sobie samodzielnie z montażem?

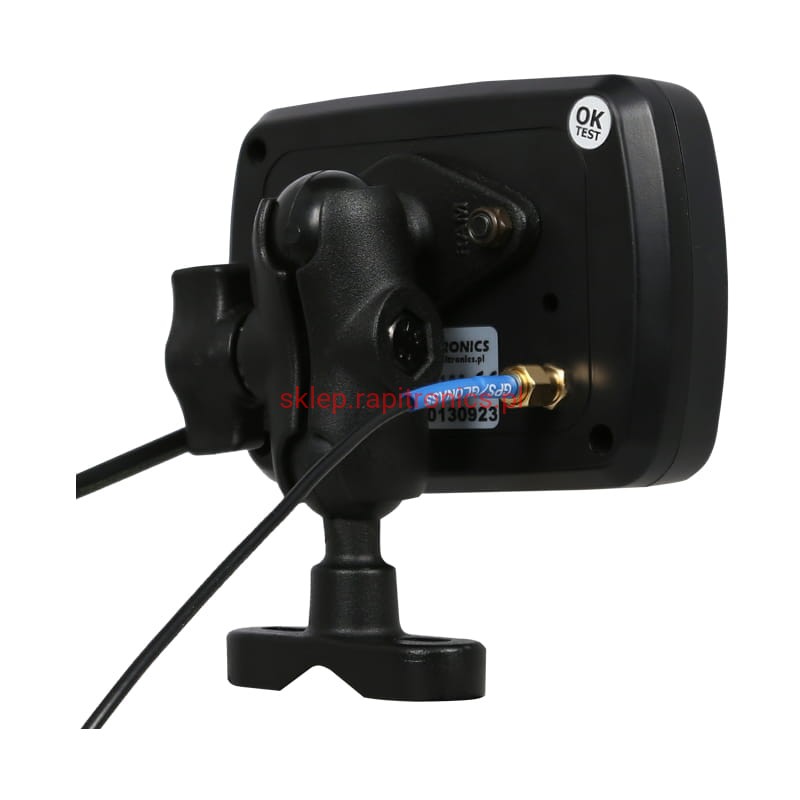

• Tak! Instalacja hektaromierza ECC UT350-GPS jest bardzo prosta. Nie musisz być elektrykiem. Zaczynasz od podłączenia przewodu zasilania, w tym celu musisz użyć gniazda zapalniczki. Urządzenie posiada zabezpieczenie przed odwrotnym podłączeniem zasilania, dlatego nie musisz się obawiać, że je omyłkowo uszkodzisz. Kolejnym krokiem jest wybór odpowiedniego miejsca na przykręcenie podstawki mocującej np. orurowanie drzwi. Po tej czynności przykręcasz terminal do zamontowanej stopki. Zostało Ci podłączenie terminala ECC UT350 czyli wpięcie wtyczki w gniazdo 3-pinowe oraz przykręcenie z tyłu terminala przewodu anteny GPS. BRAWO! Właśnie zamontowałeś swój nowy terminal ECC UT350.

Czy hektaromierz posiada fukcję automatycznego zatrzymania po podniesieniu maszyny?

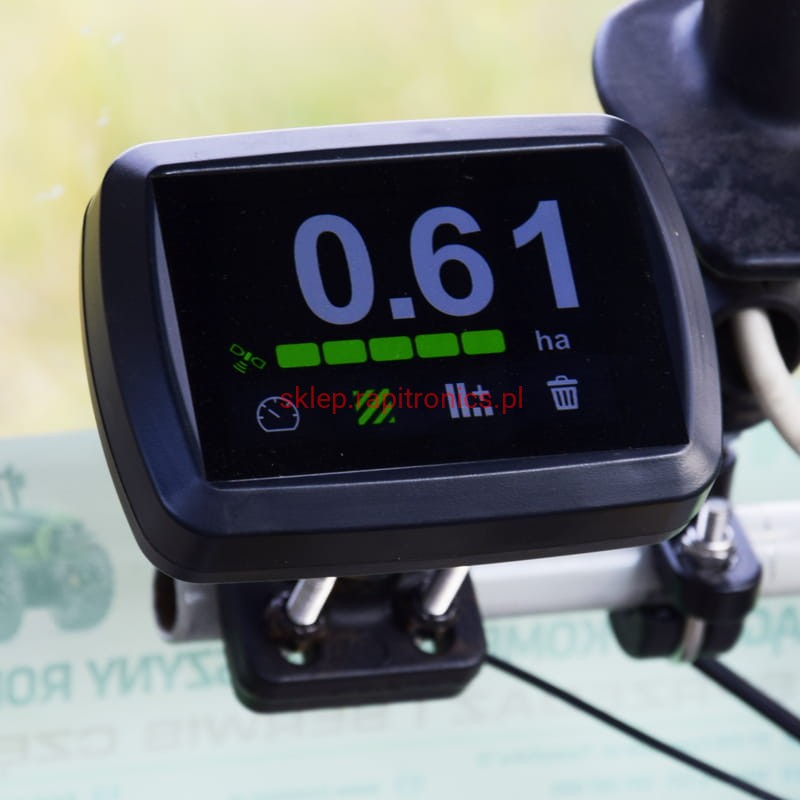

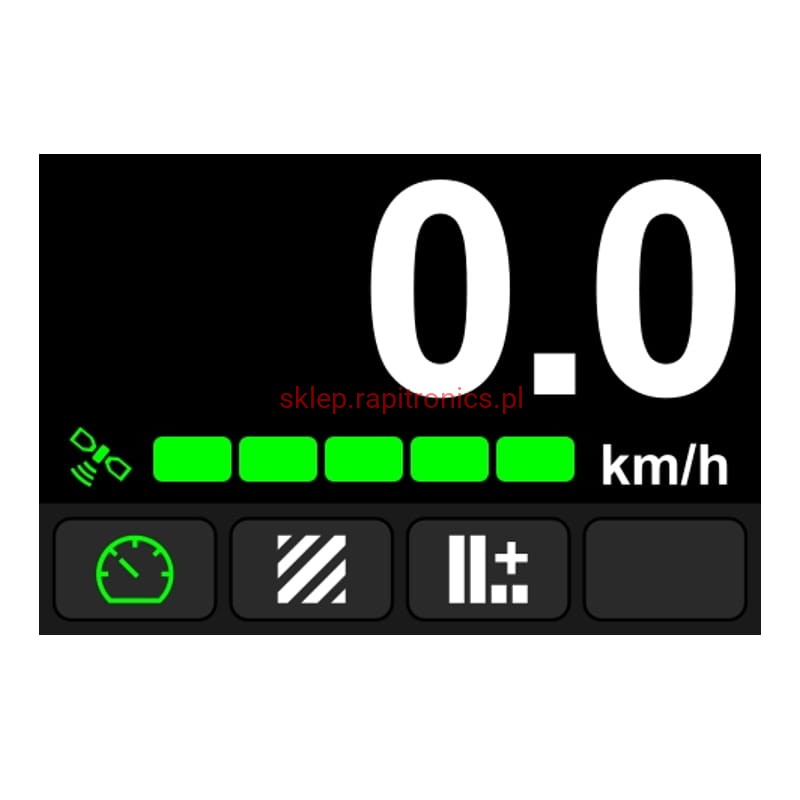

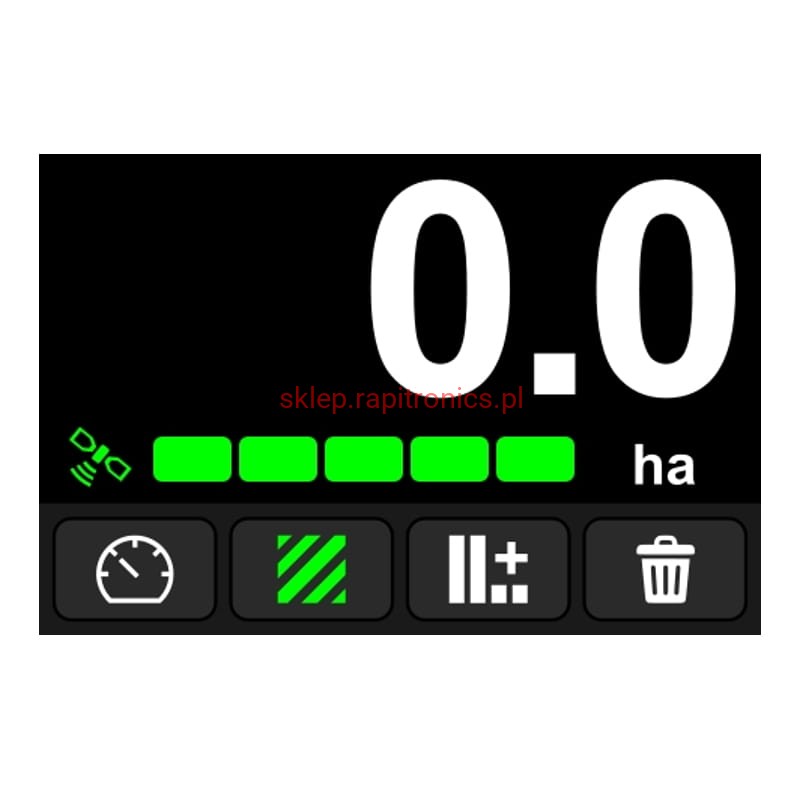

• Tak! W tym celu skorzystaj z dodatkowego złącza do podłączenia czujnika położenia TUZ. Najczęściej czujnik montowany jest tak, aby sygnalizował górne położenie ramion. W chwili gdy maszyna jest w górze licznik hektarów jest zatrzymany co sygnalizuje pomarańczowy kolor belki aktywnej szerokości roboczej. Po opuszczeniu maszyny belka zmienia kolor na zielony.

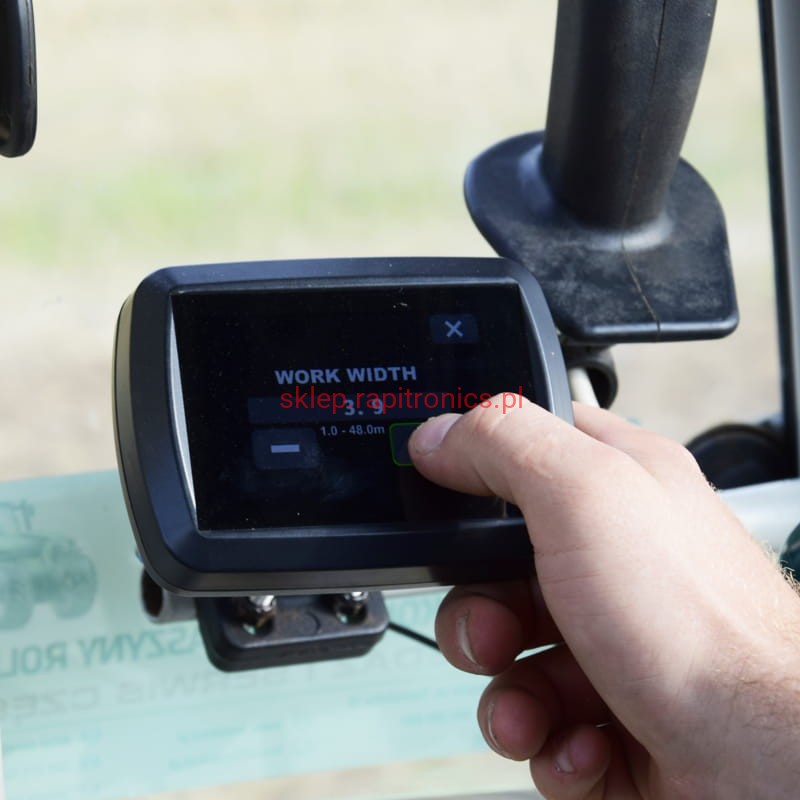

Czy jest możliwość redukcji szerokości roboczej w przypadku gdy pracujemy niepełną szerokością maszyny?

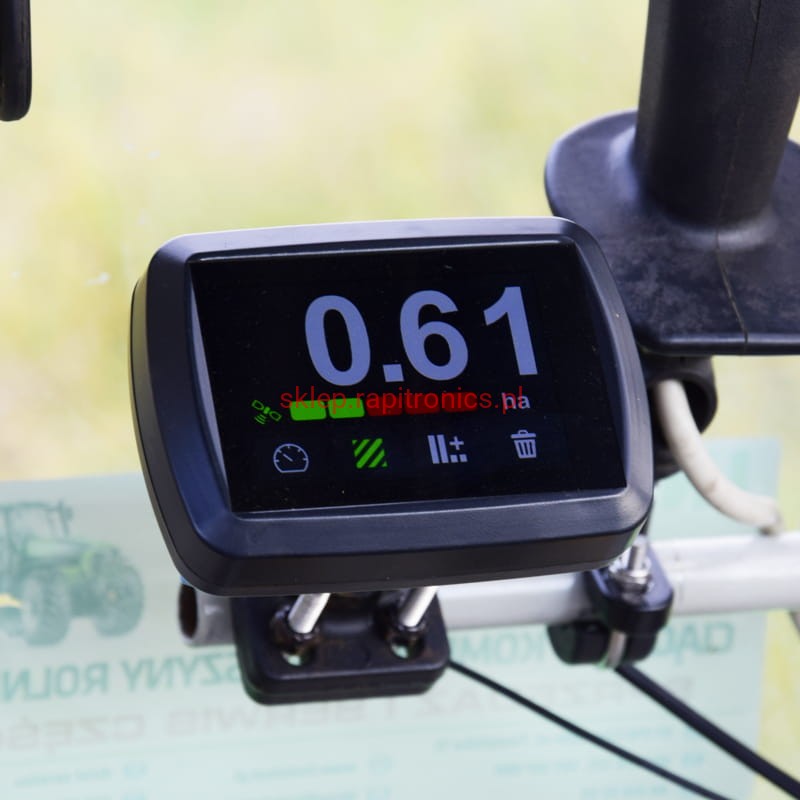

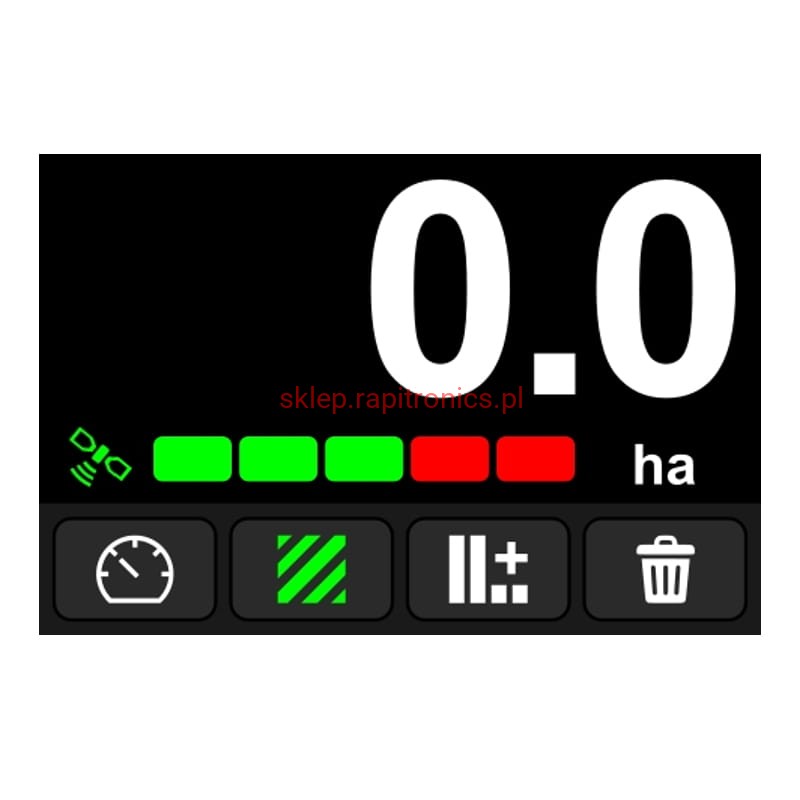

• Tak! W tym celu skorzystaj z przycisku zmiany aktywnej szerokości roboczej. Urządzenie pozwala a zmianę wartości 0-100% w 5 krokach co 20%. Nieaktywna szerokość robocza jest sygnalizowana czerwonym kolorem.

Czy prędkościomierz wymaga kalibracji po zamontowaniu?

• Nie! Urządzenie ma wbudowany czuły odbiornik GPS, przez co odbierany sygnał jest od razu wyskalowany w km/h i gotowy do pokazania na wyświetlaczu. Nie musisz wykonywać kalibracji po zamontowaniu, jak to ma miejsce w tańszych urządzeniach tego typu. Urządzenie wyświetla precyzyjnie prędkość w pierwszych chwilach po podłączeniu zasilania.


Czy potrzebuję zamontować dodatkowy czujnik na kole?

• Nie! Odbiornik GPS pozwala zrezygnować z dodatkowego czujnika na kole. Rozmiar opon w maszynie nie ma żadnego wpływu na wyświetlaną prędkość.
